单页简介
案例详情

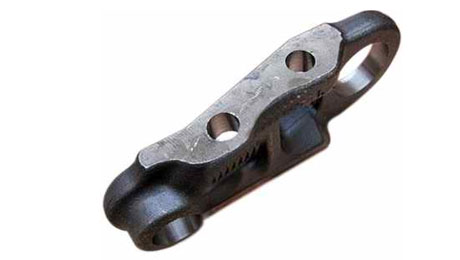

链轨节
链轨节为35MnB锻造毛坯。毛坯外形不规则，装夹困难。U钻加工D32孔切削力大，对夹具要求高刚性。
加工特点：
链轨节为35MnB锻造毛坯。毛坯外形不规则，装夹困难。U钻加工D32孔切削力大，对夹具要求高刚性。
加工工艺流程

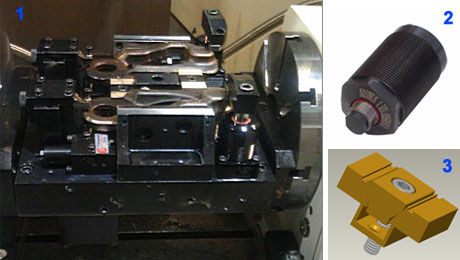

1.以工件侧边主定位夹紧，一次装夹两个工位，利用四轴旋转加工销孔及侧面螺纹孔，千分之一度的四轴转台可加工工件任意角度孔系，工件底部用辅助支撑缸可支撑U钻加工较大的切削力，两工位中间用涨紧器可保证工件侧面贴近定位面，可保证夹具重复定位准确。
2.辅助支撑缸接触工件力2-3KG,支撑力可达到500KG。
3.涨紧器适合空间较小的夹紧场合。
加工特点：
链轨节为35MnB锻造毛坯。毛坯外形不规则，装夹困难。U钻加工D32孔切削力大，对夹具要求高刚性。
加工工艺流程
1.以工件侧边主定位夹紧，一次装夹两个工位，利用四轴旋转加工销孔及侧面螺纹孔，千分之一度的四轴转台可加工工件任意角度孔系，工件底部用辅助支撑缸可支撑U钻加工较大的切削力，两工位中间用涨紧器可保证工件侧面贴近定位面，可保证夹具重复定位准确。
2.辅助支撑缸接触工件力2-3KG,支撑力可达到500KG。
3.涨紧器适合空间较小的夹紧场合。
